Открытие по Bluetooth
Pass Control поддерживает открытие двери смартфоном по Bluetooth — без физической карты или брелока. Для этого на контроллер устанавливается BLE-модуль Pass Control, а на телефон сотрудника — мобильное приложение Pass Control BLE Key.

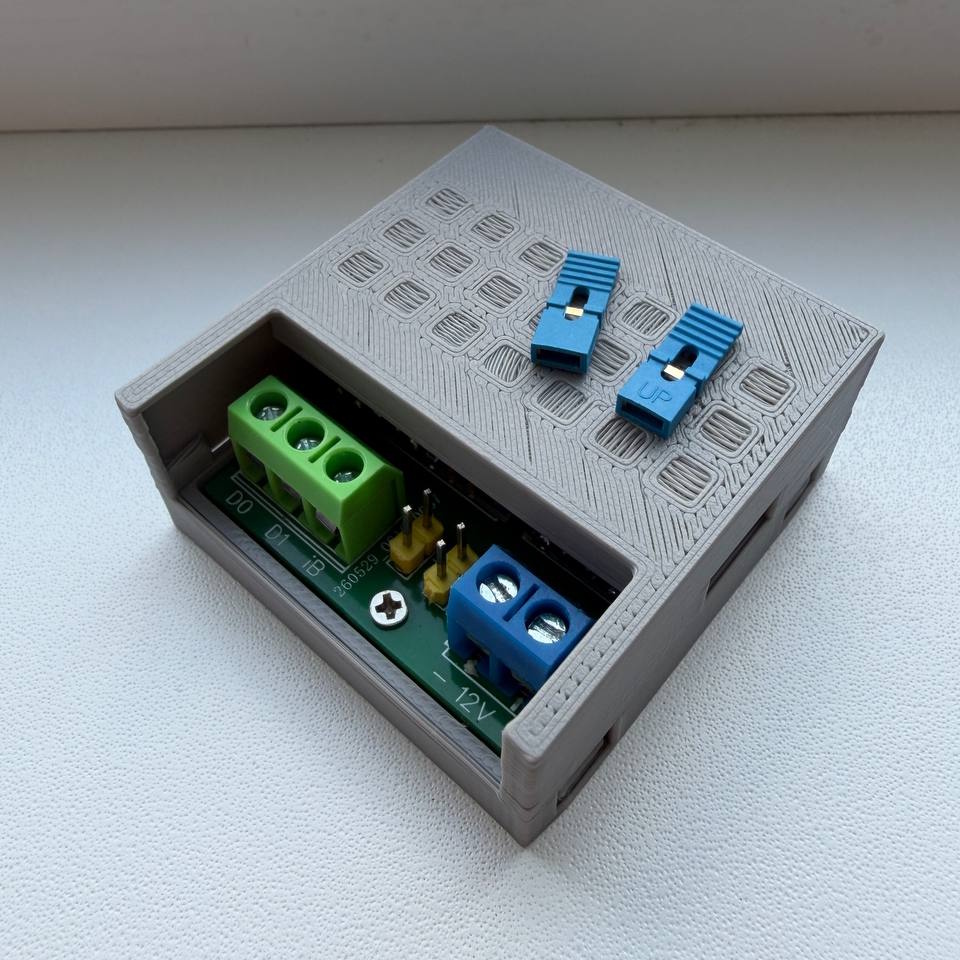

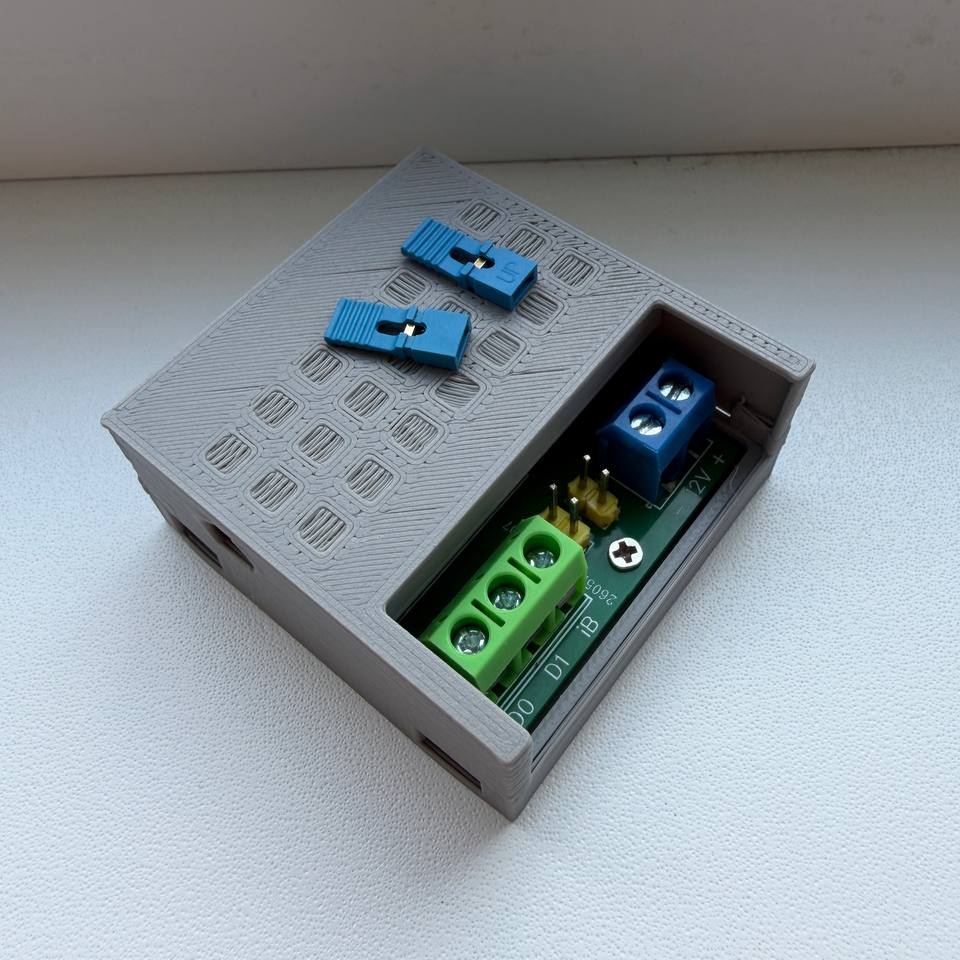

Характеристики модуля
| Параметр | Значение |
|---|---|
| Размеры (Ш × Д × В) | 46 × 49 × 22 мм |
| Питание | 12 В |
| Внешняя антенна | Можно подключить для увеличения дальности приёма |
Как это работает
- BLE-модуль подключается к шине контроллера (Wiegand или iButton) и подменяет собой считыватель
- Сотрудник в приложении Pass Control BLE Key нажимает «Открыть» на нужном ключе
- Приложение само находит ближайший BLE-модуль по Bluetooth, подключается к нему и передаёт код карты
- Модуль выводит этот код на шину — контроллер обрабатывает его как обычное предъявление карты
- Если у сотрудника есть доступ — дверь открывается
Для контроллера и платформы это обычная карта — никакой отдельной настройки на стороне контроллера не требуется.

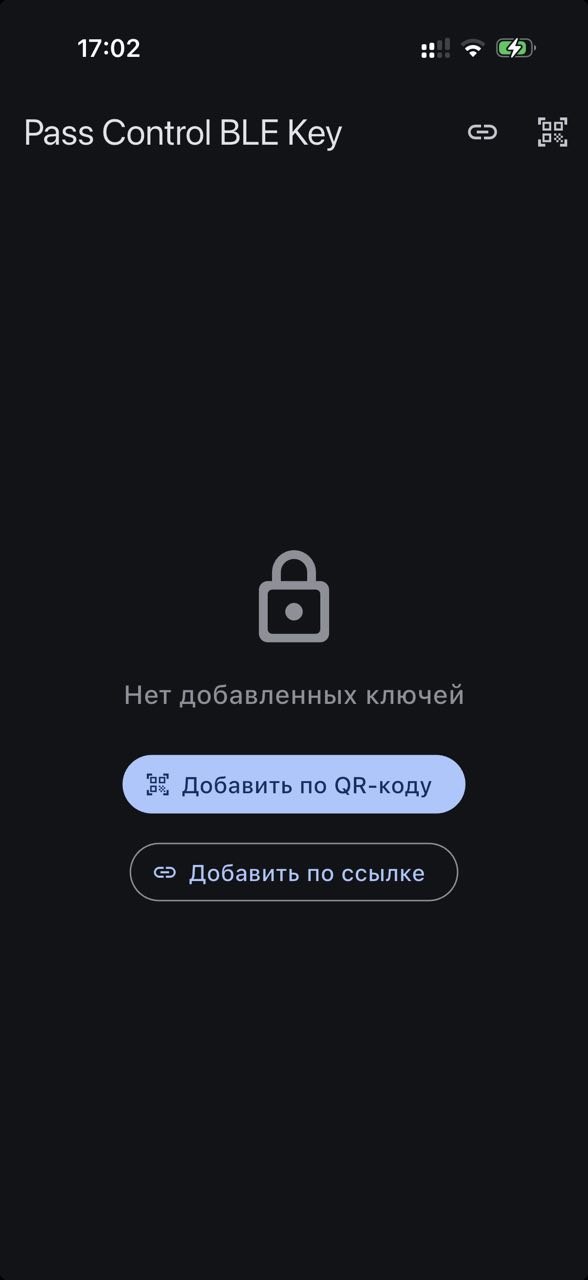

Шаг 1 — Установите приложение на смартфон
| Платформа | Ссылка |
|---|---|
| RuStore | Pass Control BLE Key |
| App Store | Pass Control BLE Key |
| Google Play | Скоро — приложение проходит размещение в Google Play |
Шаг 2 — Настройте BLE-модуль

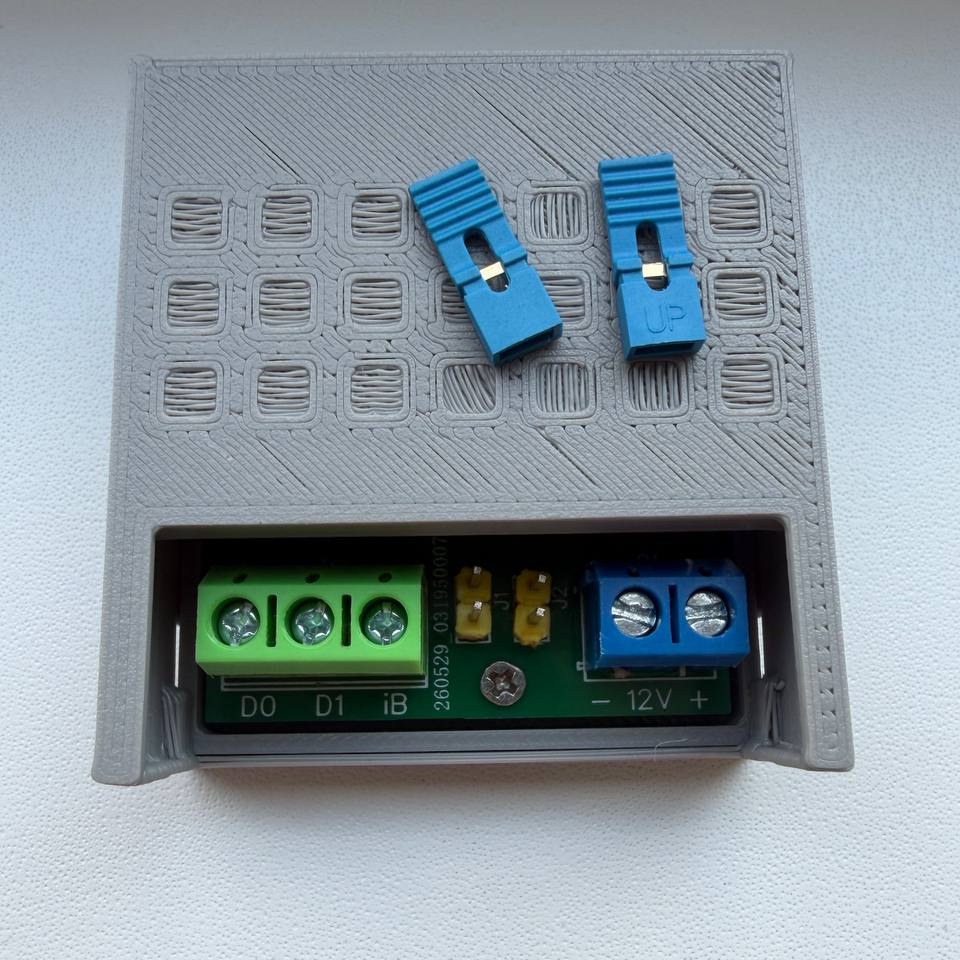

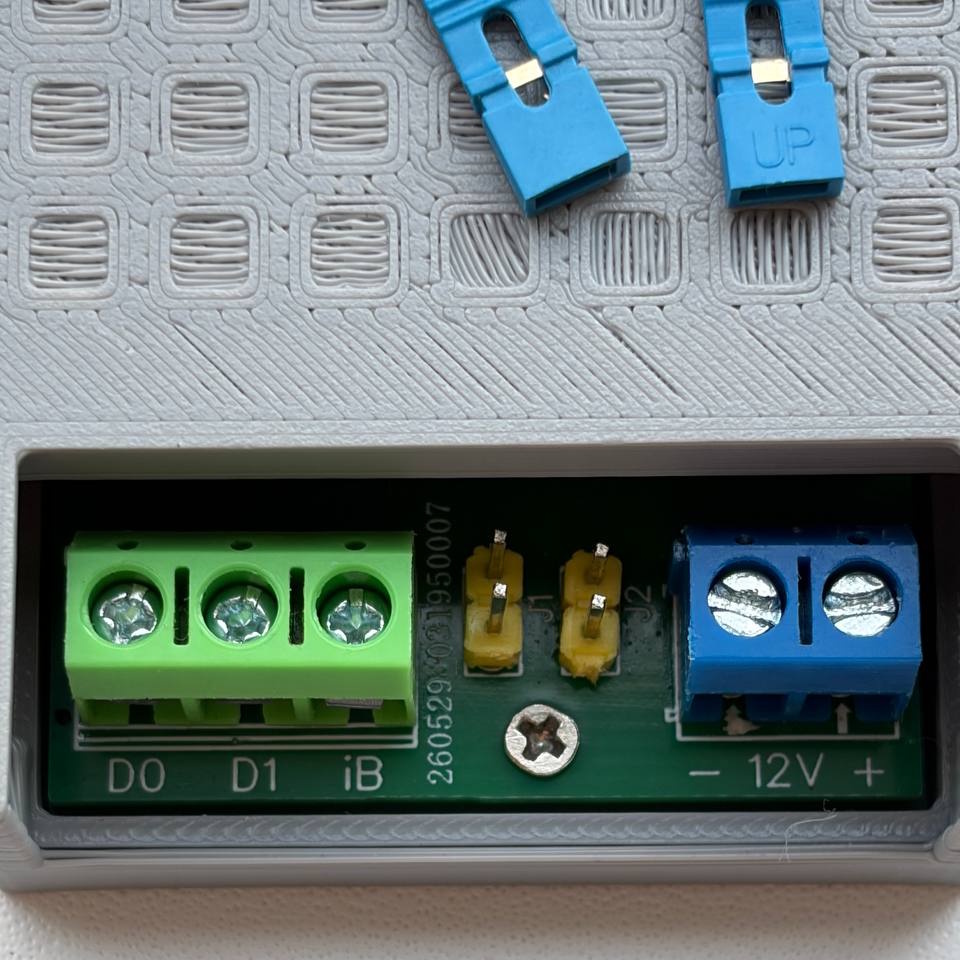

BLE-модуль подключается к контроллеру вместо считывателя и эмулирует один из протоколов — Wiegand 26, Wiegand 34, Wiegand 50 или iButton. Протокол выбирается перемычками на самом модуле:
| Перемычка JP1 | Перемычка JP2 | Протокол |
|---|---|---|
| открыта | открыта | Wiegand 26 |
| замкнута | открыта | Wiegand 34 |
| открыта | замкнута | Wiegand 50 |
| замкнута | замкнута | iButton |
Установите перемычки в соответствии с протоколом контроллера, к которому подключён модуль, и подайте питание.
Шаг 3 — Создайте карту доступа
В приложении на смартфоне нет собственного «кода» — код карты создаётся на платформе и передаётся модулю по Bluetooth при каждом открытии.
- Перейдите в раздел Карты доступа
- Нажмите + Добавить
- В зависимости от того, как настроен ваш BLE-модуль (см. перемычки выше), нажмите подходящую кнопку генерации номера карты:
| Перемычки модуля | Кнопка генерации |
|---|---|
| Wiegand 26 или 34 | Wiegand 26 / 34 |
| Wiegand 50 или iButton | Wiegand 50 / iButton |
Подробнее о добавлении карт и остальных полях формы: Выдать карты
- Привяжите карту к сотруднику и сохраните
Шаг 4 — Добавьте карту в приложение
Карта добавляется в приложение Pass Control BLE Key одним из двух способов:
По QR-коду
- В разделе Карты доступа платформы откройте карту, созданную на шаге 3, и нажмите QR для BLE
- В приложении на телефоне нажмите значок QR-кода и отсканируйте код с экрана (или из галереи, если код пришёл изображением)

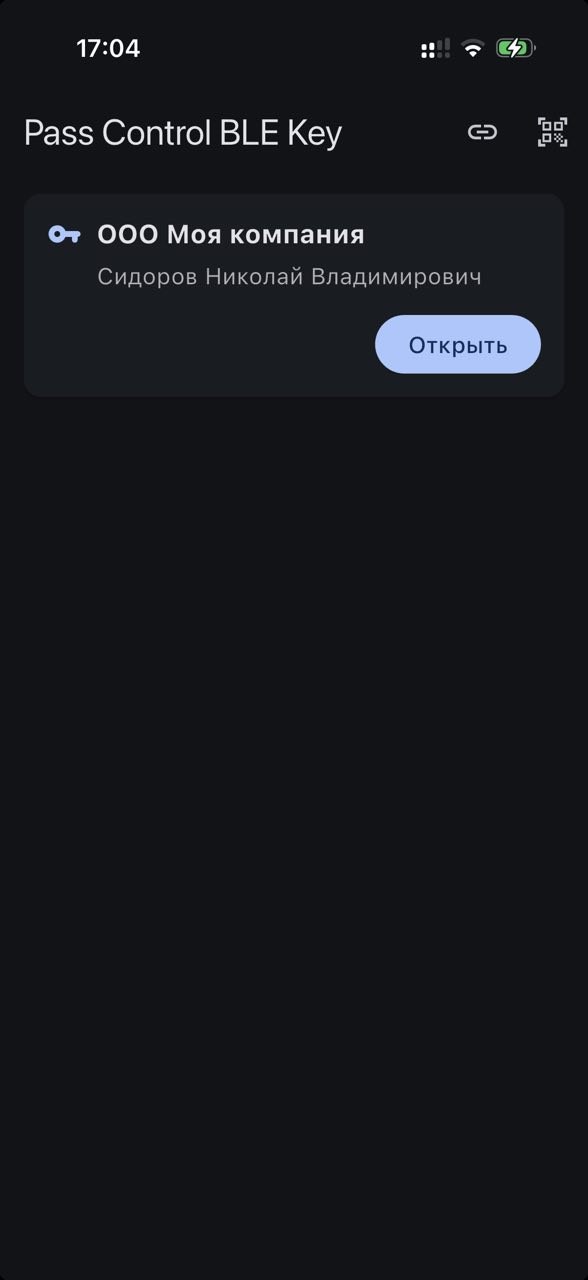

- Карта появится в списке ключей приложения
По ссылке
- Скопируйте ссылку из того же окна QR для BLE и отправьте сотруднику любым удобным способом (мессенджер, почта)
- В приложении сотрудник нажимает значок ссылки и вставляет её
- Карта появится в списке ключей приложения
Шаг 5 — Откройте дверь
- Включите Bluetooth на телефоне, если он выключен
- В приложении выберите нужный ключ из списка и нажмите Открыть
- Приложение само найдёт ближайший BLE-модуль, подключится к нему и передаст код карты
- Модуль выводит код на шину контроллера — дверь открывается, как при обычном предъявлении карты
Выбирать или вводить устройство вручную не нужно — приложение находит модуль автоматически.
Шаг 6 — Добавьте сотрудника в группу доступа
Карта, привязанная к BLE-модулю, работает по тем же правилам, что и обычная карта: сотрудник должен состоять в группе доступа, привязанной к нужному контроллеру.
Подробнее: Группы доступа
Ограничения
- Дальность действия ограничена дальностью Bluetooth (обычно несколько метров). Для увеличения дальности приёма можно подключить к модулю внешнюю антенну
- На одном контроллере может быть подключён только один BLE-модуль
- Антидребезг: повторная отправка одного и того же кода модулем игнорируется в течение нескольких секунд после предыдущей передачи
